全國服務熱線：027-84294200
全國服務熱線：027-84294200
 | 聯系人(rén)：劉經理(lǐ) |
 | 電(diàn) 話(huà)：027-84294200 |
 | EMAIL：407897552@qq.com |
 | 地 址：武漢市漢南區(qū)沌口經濟技(jì)術(shù)開(kāi)發區(qū)和(hé)居大(dà)廈A座10-1 |
027-84294200
發布時(shí)間(jiān)：2022-11-02 15:13:56 浏覽次數(shù)：744次
聚氨酯超耐磨地坪施工工藝
原混凝圖地面圖片
對基礎地面的處理(lǐ)程序及标準

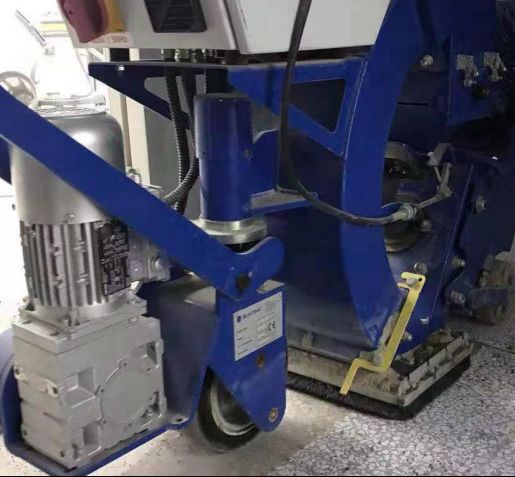

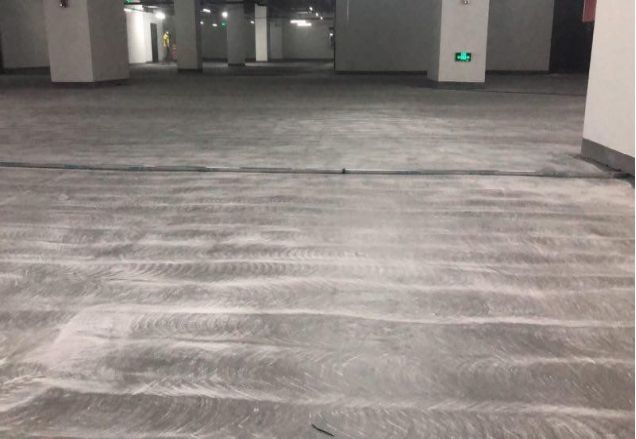

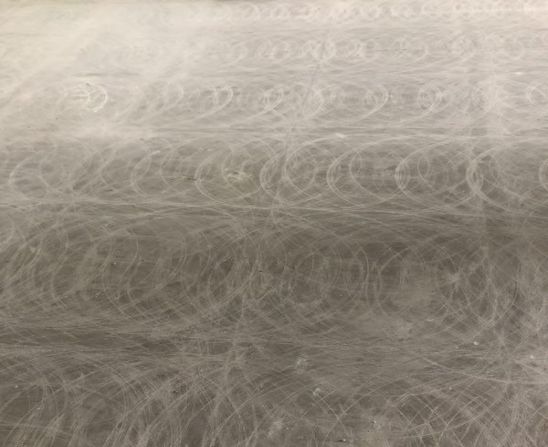

一、用大(dà)型研磨機對基礎地面進行(xíng)整體(tǐ)研磨
目的：
l 把混凝土基面浮漿徹底打磨幹淨；
l 使其表面形成均勻的平整度，且有(yǒu)粗糙毛面；
l 更好的讓底漆滲入混凝土，增加底漆與地面結合力及附着力。
二、檢查地面
l 在打磨完畢後檢查地面,看在研磨過程中有(yǒu)無疏松地面脫落,如有(yǒu)需要用無溶劑底中塗進行(xíng)地面修補。

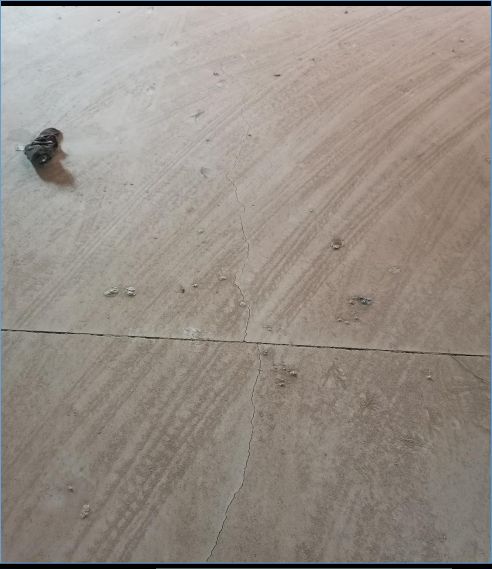

l 地面裂縫用專業切割機對裂縫進行(xíng)切割，切割成V型口，然後對其凹槽清理(lǐ)幹淨，然後用無溶劑底中進行(xíng)補縫處理(lǐ)。

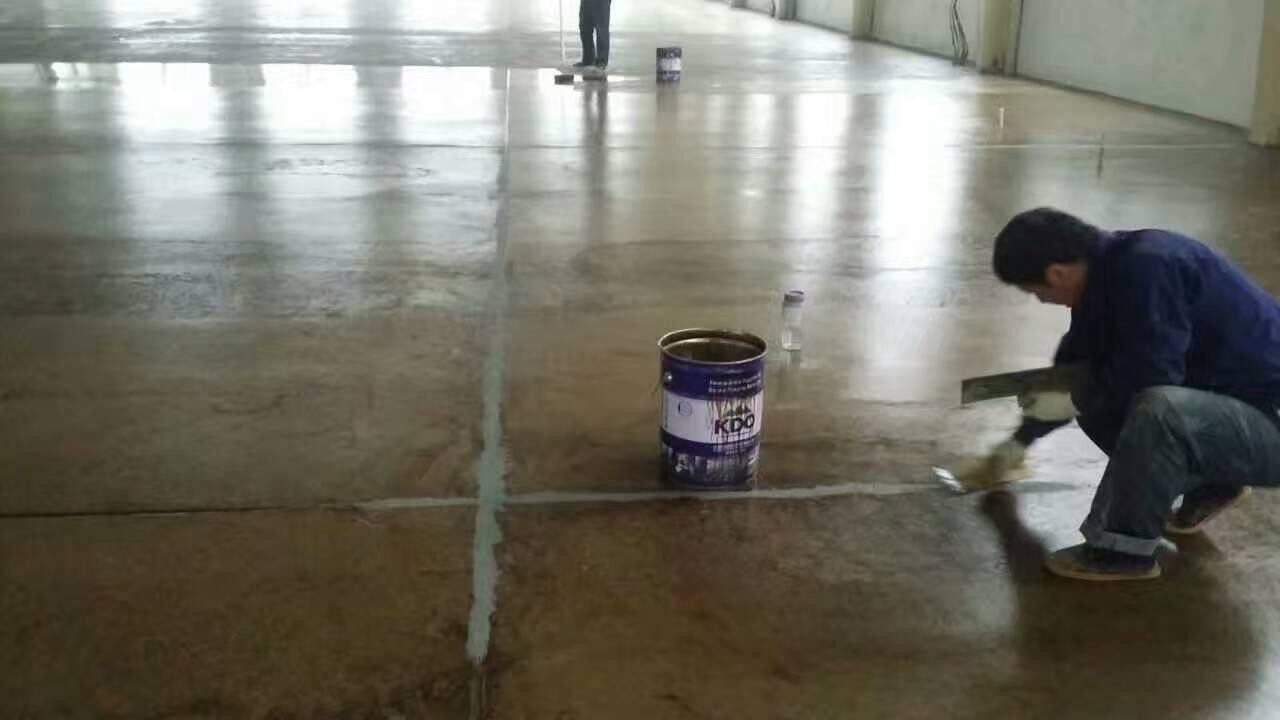

三、環氧樹(shù)脂底塗層

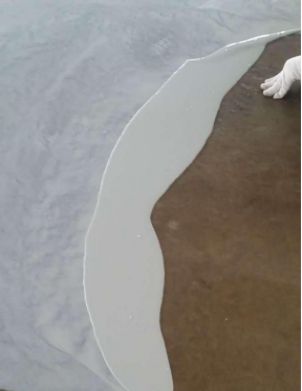

1、将無溶劑環氧樹(shù)脂底塗主劑與固化劑按比例混合攪拌均勻後，用短(duǎn)毛滾筒均勻滾塗于地面。
2、無溶劑環氧樹(shù)脂滲透成膜型底漆起到承上(shàng)啓下的作(zuò)用，使基礎地面能夠和(hé)表面塗層牢固的結合在一起，優質的高(gāo)固底漆不易出現開(kāi)裂，脫層，封閉不完全的現象。

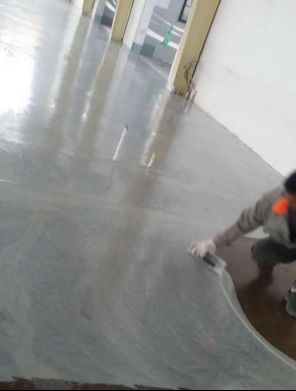

四、環氧中塗砂漿層
将無溶劑環氧中塗主劑與固化劑按比例混合攪拌均勻後，加入适量的石英砂（目數(shù)為(wèi)：80～120目）攪拌，然後用刮刀進行(xíng)全面刮塗。
五、砂漿層打磨
待中塗固化後，對基面進行(xíng)打磨、清潔處理(lǐ)，砂漿層每一遍工序做(zuò)完都需對基面進行(xíng)打磨處理(lǐ)，目的是增加地面的結合力。本塗層厚度厚，大(dà)大(dà)的增強了地面的耐磨、抗壓、抗沖擊等機械性能。

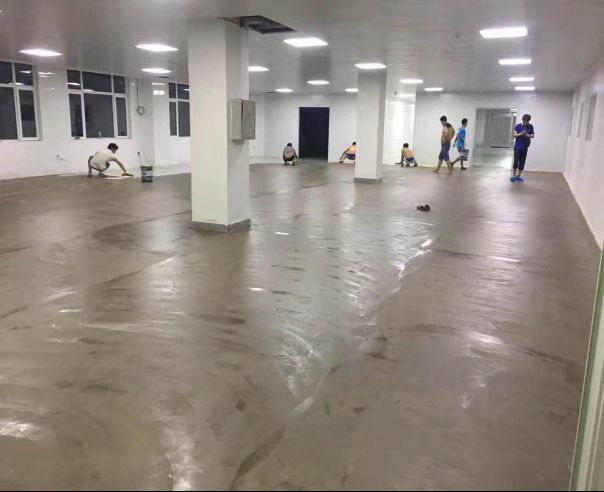

六、環氧中塗膩子層
目的在于進一步修補,找平地面,為(wèi)面漆施工做(zuò)準備。将環氧樹(shù)脂中塗主劑與固化劑按比例混合,充分攪拌均勻後。加适量石英粉攪拌； 用刮刀進行(xíng)全面批刮。
七、環氧膩子層打磨
待膩子層幹透後，再進行(xíng)表面打磨清潔處理(lǐ)。封閉施工區(qū)域,不允許閑雜人(rén)員進入,重新清理(lǐ)地面,仔細檢查,鏟除表面顆粒,修補地面缺陷,、清潔地面。
八、環氧面漆封閉層
膩子層清潔完畢後，先将無溶劑環氧面漆主劑攪拌均勻,然後按比例将固化劑加入主劑桶中,充分攪拌均勻後,用專業刮刀均勻批刮、無遺漏。目的是進一步修平地面，使顔色趨于面漆顔色。

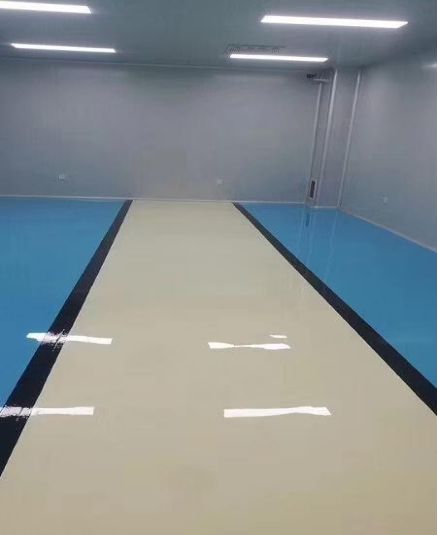

不同顔色面漆所塗刷顔色均不一樣

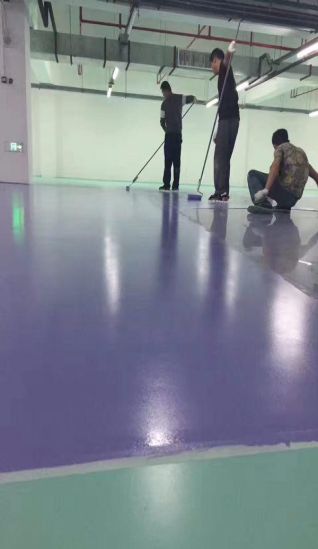

九、無溶劑環氧面漆層
将無溶劑環氧面塗主劑與固化劑攪拌均勻， 然後用滾筒進行(xíng)滾塗。目的在于提高(gāo)地坪光潔度和(hé)耐用性。
十、對面層進行(xíng)适當打磨
待環氧面層固化後，對環氧表面進行(xíng)适當打磨（沙皮紙快速磨一遍，不要磨的太厲害，表面輕微毛糙），打磨後要清掃表面，因為(wèi)打磨表面多(duō)少(shǎo)都會(huì)有(yǒu)灰塵顆粒，所以要清掃幹淨再做(zuò)聚氨酯超耐磨罩面。
十一、聚氨酯超耐磨罩面（配比：5:2:3）
環氧面層打磨清掃完畢後，将聚氨酯超耐磨三組分倒在一起均勻攪拌，倒于面漆上(shàng)，三人(rén)一組，一人(rén)在前面刮，另外兩人(rén)穿釘鞋在後面用細毛滾筒橫豎收邊。目的是為(wèi)了增加表面的抗劃傷強度。
十二、技(jì)術(shù)指标參數(shù)對比
技(jì)術(shù)指标參數(shù)對比
類别 | 溶劑型 | KDO®311聚氨酯超耐磨 |
可(kě)揮發溶劑 | 50% | 5% |
遊離TDI（高(gāo)緻癌物） | 無 | 無 |
鉛筆硬度 | 普通(tōng)環氧表面硬度2H | 超耐磨表面硬度6H |
氣味 | 刺激性 | 低(dī)氣味 |
有(yǒu)害物質 | 少(shǎo)量 | 無 |
十三、性能對比
類型特點 | 環氧樹(shù)脂地坪（分為(wèi)砂漿、平塗、自流平） | 聚氨酯超耐磨地坪（環保無溶劑） |
材料成分組成 |
| 本産品為(wèi)進口聚氨酯樹(shù)脂及進口HDI為(wèi)主要生(shēng)産原材料，其中C組分為(wèi)金屬耐磨粉，具有(yǒu)良好的抗紫外線性能，耐化學腐蝕，降低(dī)胎噪分貝率 |
耐候性 | 無論是砂漿、平塗還(hái)是自流平均不耐紫外線，不耐黃變，隻能用在室內(nèi)，環氧樹(shù)脂的使用壽命短(duǎn) | 室內(nèi)外均可(kě)使用，耐紫外線，耐高(gāo)溫，耐低(dī)溫，耐水(shuǐ)白，耐油污。高(gāo)低(dī)溫情況下均可(kě)施工，聚氨酯超耐磨地坪使用壽命是普通(tōng)環氧的3倍 |
厚度 |
| 從底到面8-10遍工藝可(kě)做(zuò)到2-3毫米，可(kě)以更好地承重抗壓，承重負荷能力牆 |
柔韌性及耐沖擊 |
| 柔韌性優異，耐沖擊好，拉伸性好，耐沖擊性500g高(gāo)度垂直沖漆膜無變形 |
環保型 | 溶劑型環氧砂漿地坪、平塗地坪：含有(yǒu)大(dà)量有(yǒu)機溶劑某些(xiē)環氧固化劑毒性較大(dà) | 無有(yǒu)機溶劑揮發，五毒無氣味，VOC含量低(dī)，可(kě)做(zuò)空(kōng)氣檢測，符合國家(jiā)環保要求，該産品可(kě)應用與實驗室，醫(yī)藥化驗室，食品廠等高(gāo)要求的場(chǎng)所，環保性能優異。 |
幹燥性能 | 無溶劑型産品：幹燥慢，低(dī)溫潮濕環境下不易施工，表幹4小(xiǎo)時(shí)，實幹24小(xiǎo)時(shí) | 幹燥速度比較快，表幹2小(xiǎo)時(shí)，實幹24小(xiǎo)時(shí) |
耐化學性能 | 環氧地坪體(tǐ)系：耐水(shuǐ)性168h無變化，耐30%鹽水(shuǐ)72h無變化，耐10%酸堿72h無變化，耐汽油，潤滑油72h無變化，表面硬度2h | 無溶劑聚氨酯超耐磨産品耐水(shuǐ)性168h無變化，耐30%鹽水(shuǐ)72h無變化，耐20%酸堿72h無變化，耐汽油72h無變化，表面硬度6h 5-10年無變化 |
防水(shuǐ)性能 | 具有(yǒu)一定的滲透性 | 具有(yǒu)良好的防水(shuǐ)性能 |
表觀視(shì)覺效果 | 環氧砂漿平塗：顔色亮麗(lì)，遮瑕效果一般 環氧自流平：顔色亮麗(lì)飽滿度高(gāo)，潔淨度高(gāo)，可(kě)達鏡面效果，亮度照人(rén)，但(dàn)由于亮度太高(gāo)，遮瑕效果一般 | 半啞光光澤度，更顯質感，遮瑕效果完美，顔色飽滿度高(gāo)，潔淨度完美 |
應用 | 溶劑型産品：主要用于各種廠房(fáng)、底下停車(chē)場(chǎng)的地坪塗裝 | 用于室內(nèi)外地面、停車(chē)廠、加油站(zhàn)、制(zhì)藥廠、食品廠、運動場(chǎng)、化工廠、手術(shù)室、要求彈性的施工場(chǎng)所，中高(gāo)端商業及住宅地下停車(chē)場(chǎng)等等環保要求比較的場(chǎng)所 |
上(shàng)一篇：聚脲地坪
